Le bon diamètre d’un tube cuivre change tout sur une installation : débit, facilité de pose, bruit dans les canalisations et compatibilité avec les raccords. Je vais ici aller à l’essentiel, puis détailler comment mesurer correctement, lire le marquage, choisir la bonne section selon l’usage et éviter les erreurs qui coûtent du temps sur chantier.
Les repères à garder avant d’acheter ou de raccorder un tube cuivre
- Sur le cuivre, on travaille d’abord avec le diamètre extérieur, pas avec une estimation visuelle.
- Le marquage le plus utile ressemble à 12 x 1 ou 16 x 1 : le premier chiffre indique le diamètre, le second l’épaisseur.
- Les tailles courantes en plomberie domestique se situent surtout entre 10 et 22 mm, puis montent à 28 mm et plus pour les réseaux plus exigeants.
- Un diamètre trop faible crée des pertes de débit et du bruit ; un diamètre trop grand augmente le coût et peut ralentir l’arrivée d’eau chaude.
- Pour une ligne gaz ou une pose encastrée, je conseille de vérifier aussi la conformité des tubes, des raccords et du mode d’assemblage.

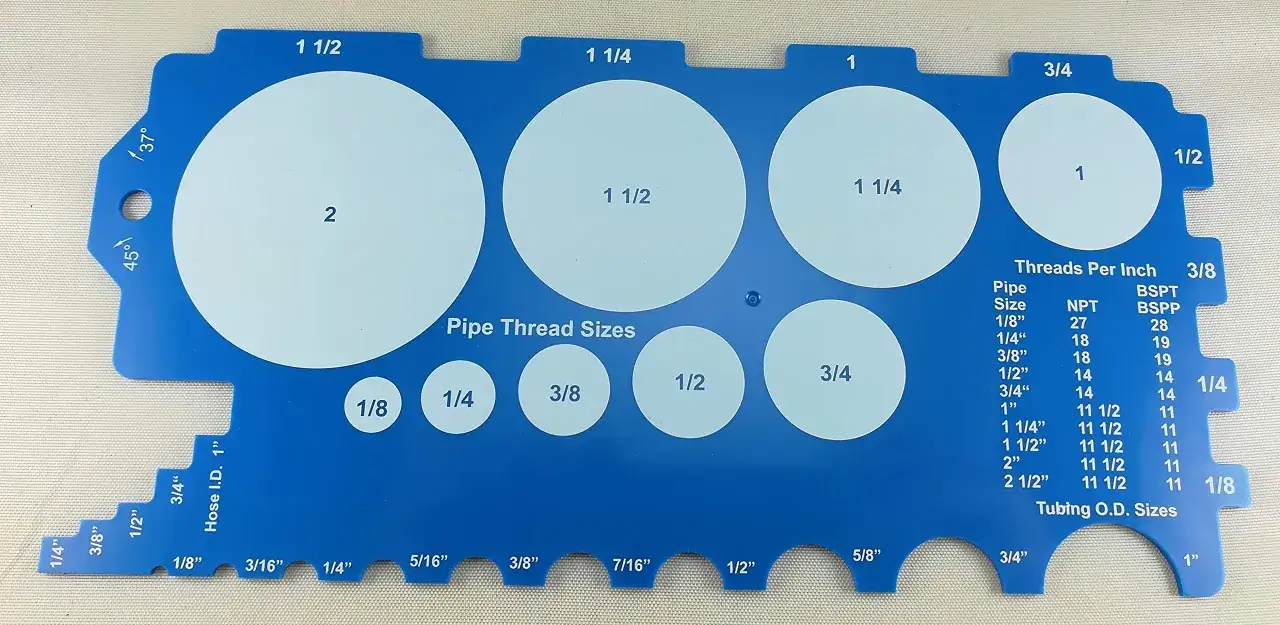

Mesurer correctement un tube cuivre sur chantier
Dans la pratique, je mesure toujours sur une zone propre, droite et dégagée. Un tube légèrement écrasé, peint ou gainé peut fausser la lecture, surtout si l’on travaille à quelques dixièmes de millimètre près.
Avec un pied à coulisse
La méthode la plus fiable reste le pied à coulisse. Il suffit d’ouvrir les becs, de les poser sur le pourtour extérieur du tube, puis de lire la valeur en millimètres. Sur le cuivre sanitaire, cette mesure correspond au diamètre extérieur du tube.
Je recommande de prendre la mesure à deux ou trois endroits différents. Si les valeurs varient, c’est souvent le signe d’une légère ovalisation ou d’un tube déjà marqué par la coupe.
Lire aussi : Puissance groupe électrogène - Évitez l'erreur de calcul !
Sans outil de métrologie
Quand on n’a pas de pied à coulisse, un mètre ruban permet au moins de vérifier l’ordre de grandeur. On mesure la circonférence, puis on divise par 3,14 pour obtenir le diamètre. Ce n’est pas la méthode que je retiendrais pour un achat précis, mais elle dépanne bien avant d’aller au magasin.
Si le tube est déjà posé, le plus sûr est parfois de relever le marquage visible à l’extrémité libre ou de contrôler le raccord existant. C’est souvent plus fiable qu’une mesure approximative dans un angle difficile d’accès. Une fois ce point clarifié, il devient beaucoup plus simple de lire le marquage du tube.
Comprendre le marquage et la logique du 12 x 1
Le cuivre de plomberie ne se lit pas comme un tuyau d’évacuation. Ici, le format le plus courant indique le diamètre extérieur puis l’épaisseur de paroi. Ainsi, un tube noté 12 x 1 mesure 12 mm de diamètre extérieur et 1 mm d’épaisseur.
Le diamètre intérieur se calcule alors simplement en retirant deux fois l’épaisseur. Dans cet exemple, on obtient 10 mm de passage utile. C’est une donnée importante, parce que le débit réel dépend de cette section intérieure, pas du seul chiffre imprimé sur le tube.
| Marquage | Diamètre extérieur | Épaisseur | Diamètre intérieur approximatif | Lecture pratique |
|---|---|---|---|---|
| 10 x 1 | 10 mm | 1 mm | 8 mm | Petit départ ou alimentation courte |
| 12 x 1 | 12 mm | 1 mm | 10 mm | Petite dérivation, point d’eau proche |
| 14 x 1 | 14 mm | 1 mm | 12 mm | Usage courant pour un appareil sanitaire |
| 16 x 1 | 16 mm | 1 mm | 14 mm | Bon compromis pour évier, douche ou ligne plus longue |
| 18 x 1 | 18 mm | 1 mm | 16 mm | Débit plus confortable, alimentation de plusieurs points |
| 22 x 1 | 22 mm | 1 mm | 20 mm | Arrivée principale, collecteur ou circuit plus exigeant |
Cette logique évite une erreur classique : confondre un ancien repère du type 10/12 avec une dimension moderne. Aujourd’hui, je préfère toujours vérifier le format complet au lieu de me fier à une appellation ancienne ou à un souvenir de chantier. Et une fois le marquage compris, le vrai enjeu devient le choix de la bonne section selon l’usage réel.

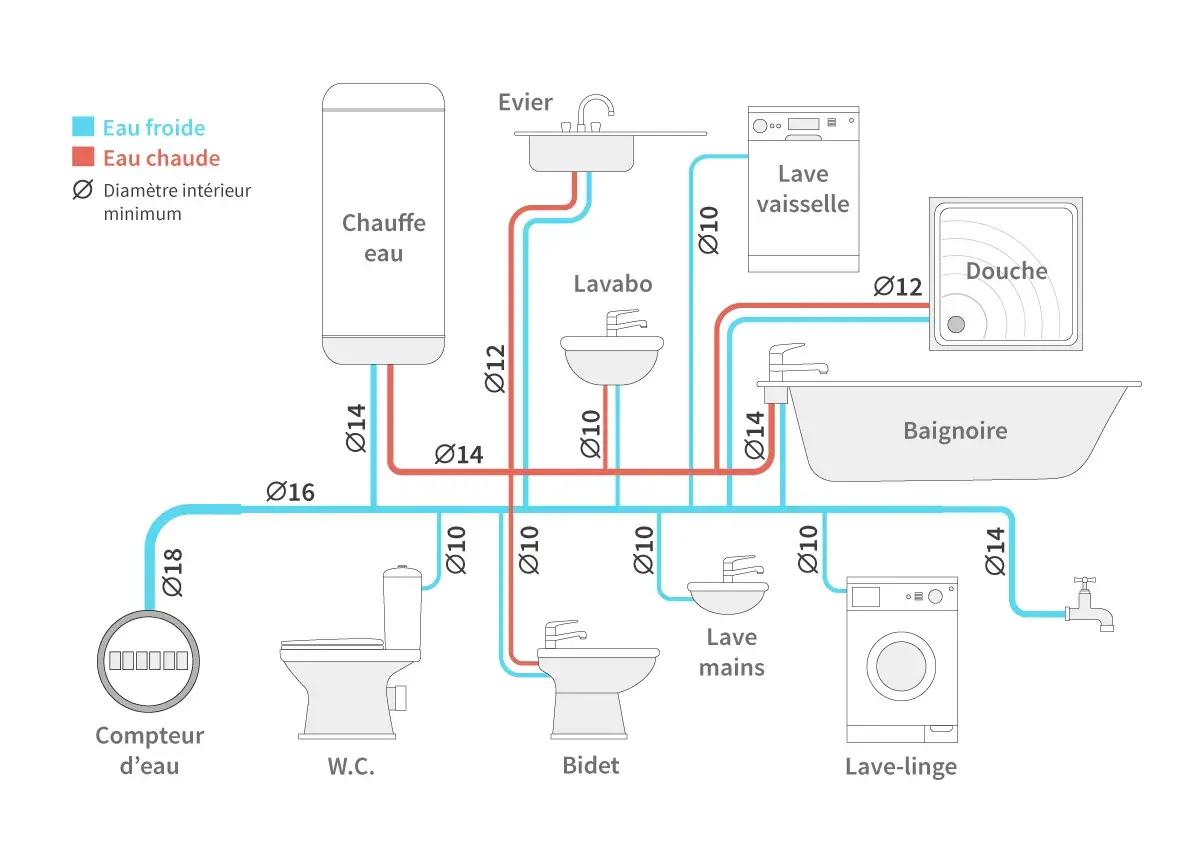

Les diamètres les plus utiles selon l’usage
Dans les installations domestiques, on rencontre surtout des diamètres assez resserrés. Les petites sections servent aux dérivations courtes, les tailles intermédiaires couvrent la majorité des équipements sanitaires, et les plus gros diamètres prennent le relais quand le réseau alimente plusieurs points ou s’allonge.
| Usage courant | Diamètre cuivre souvent retenu | Ce que cela change concrètement |
|---|---|---|
| Petit point d’eau proche | 10 x 1 ou 12 x 1 | Pose simple, faible encombrement, adapté à une courte dérivation |
| Lavabo, lave-mains, courte alimentation sanitaire | 12 x 1 ou 14 x 1 | Bon équilibre entre débit et maniabilité |
| Évier, douche, alimentation standard | 14 x 1 ou 16 x 1 | Limite mieux les pertes de débit quand la ligne se prolonge |
| Plusieurs appareils ou distance plus importante | 18 x 1 ou 22 x 1 | Réserve de débit plus confortable, surtout si la ligne dessert plusieurs usages |
| Collecteur, chauffage, réseau plus chargé | 22 x 1 à 28 x 1 et au-delà | Section adaptée à des besoins supérieurs ou à des configurations plus techniques |
Je garde une règle simple en tête : plus la ligne est longue, plus elle alimente d’appareils en même temps, plus il faut éviter une section trop juste. À l’inverse, sur un petit tronçon très localisé, surdimensionner ne sert pas à grand-chose et peut même rendre l’installation moins agréable à l’usage. C’est précisément là qu’intervient le choix du bon compromis.
Choisir le bon diamètre sans perdre en débit
Le cuivre a un avantage : il reste robuste, fiable et assez lisible à la pose. Mais ce n’est pas un matériau où l’on peut choisir “au feeling”. Un diamètre trop petit provoque des pertes de charge, donc un débit plus faible et parfois des variations de température désagréables. Un diamètre trop grand augmente le coût du tube et des raccords, et il peut aussi ralentir l’arrivée d’eau chaude parce que le volume à remplir est plus important.
Quand je dois trancher entre deux tailles, j’observe surtout trois paramètres : la longueur de la ligne, le nombre de coudes et le nombre de points susceptibles d’être ouverts en même temps. Une ligne courte avec un seul appareil supporte souvent une section modérée. Une alimentation plus longue, ou un réseau qui dessert plusieurs usages, mérite davantage de marge.
Un autre repère utile : sur le cuivre, l’augmentation de section utile est loin d’être linéaire. Passer d’un tube de 14 x 1 à un 16 x 1 apporte environ 36 % de passage intérieur en plus. On comprend vite pourquoi un petit écart de diamètre peut changer nettement le comportement de l’installation.
Pour un chantier domestique classique, je raisonne souvent ainsi : les petites dérivations pour un point d’eau proche, les tailles intermédiaires pour les usages sanitaires les plus courants, puis 18 mm et 22 mm quand la ligne doit mieux encaisser la demande. Cette logique reste valable à condition de ne pas oublier les détails qui font échouer une mesure parfaitement correcte sur le papier.
Les erreurs qui faussent la mesure
La plupart des mauvaises décisions ne viennent pas d’un mauvais matériau, mais d’une lecture trop rapide. Sur le cuivre, trois confusions reviennent sans cesse et elles suffisent à provoquer un mauvais achat ou un raccord incompatible.
- Confondre le diamètre extérieur avec le diamètre intérieur.
- Mesurer un tube sur une partie écrasée, oxydée ou recouverte d’isolant.
- Choisir un raccord au jugé, sans vérifier le couple diamètre/épaisseur.
- Reprendre un ancien repère de plan sans vérifier s’il s’agit d’un marquage moderne.
- Oublier que le nombre de coudes, de réductions et de longueurs modifie le comportement du réseau.
Je signale aussi un point de sécurité : pour une ligne gaz, la précision ne porte pas seulement sur la taille du tube. Le mode d’assemblage, la conformité des raccords et les prescriptions d’emploi comptent autant que le diamètre lui-même. Si un doute subsiste, mieux vaut contrôler deux fois que devoir reprendre l’ensemble après coup. Une fois ces pièges identifiés, il reste à vérifier ce qui doit accompagner le tube avant l’achat.
Ce que je vérifie avant d’acheter les raccords
Un tube cuivre ne se choisit jamais seul. Le raccord doit suivre exactement la même logique de dimension, et le système de pose doit être cohérent avec le chantier. C’est particulièrement vrai si l’installation passe dans une cloison, sous une dalle ou dans une zone exposée au froid ou aux chocs.
- Le diamètre extérieur du tube et la compatibilité des raccords.
- L’épaisseur de paroi, surtout si le tube est utilisé dans un réseau technique ou un montage spécifique.
- Le type de tube, recuit ou demi-dur, car cela change la facilité de cintrage.
- Le mode d’assemblage prévu : brasage, sertissage ou raccord mécanique.
- La protection complémentaire en cas de pose apparente, extérieure ou encastrée.
Dans une approche de bricolage sérieux, je préfère aussi anticiper la longueur disponible en barre ou en couronne. Cela évite de multiplier les jonctions inutiles, donc les points de faiblesse potentiels. Et si le chantier concerne une zone exposée, je pense en même temps à la protection mécanique et au calorifuge, pas seulement à la section du tube. Avec ces vérifications, on arrive à une lecture beaucoup plus fiable du besoin réel.
Le bon repère pour avancer sans surprise
Si je devais résumer la méthode en une phrase, je dirais ceci : on mesure le diamètre extérieur, on identifie l’épaisseur, puis on choisit la section selon l’usage et la longueur du réseau. C’est la séquence la plus sûre pour éviter les raccords mal assortis et les débits décevants.
Pour un usage courant, le plus efficace reste souvent de partir d’un repère simple : 12 x 1 ou 14 x 1 pour une petite dérivation, 16 x 1 ou 18 x 1 pour un usage sanitaire plus confortable, et 22 x 1 dès qu’il faut alimenter plus largement. Au-delà, je vérifie toujours l’ensemble du réseau avant de commander, parce qu’un bon diamètre mal intégré reste un mauvais choix.
En pratique, le cuivre se gagne sur la précision plus que sur l’improvisation. Si la mesure est juste et que le raccordement suit la même logique, l’installation devient plus fluide, plus fiable et plus durable.
