Le bon choix d’un spot encastrable ne se joue pas seulement sur le design. Ce qui compte vraiment, c’est l’accord entre le trou de perçage, la profondeur disponible dans le plafond et, selon la pièce, le niveau de protection contre l’humidité. Je détaille ici les repères utiles pour éviter une commande mal dimensionnée, poser proprement et sécuriser le projet dès le départ.
L’essentiel à vérifier avant de percer
- Le trou de perçage est la cote à respecter en priorité, pas le diamètre visible de la collerette.
- La profondeur d’encastrement doit laisser de la place au corps du spot, au connecteur et parfois au driver.
- Le contexte de pose change tout : pièce sèche, salle de bains, extérieur ou plafond isolé.
- Le 68 mm est un repère très courant, mais il n’est pas universel.
- L’indice IP devient décisif dès qu’il y a humidité, projection d’eau ou pose dehors.
Les trois mesures à vérifier avant l’achat
Je commence toujours par trois cotes, et dans cet ordre: le trou, la partie visible, puis la profondeur utile. Beaucoup de gens regardent seulement le diamètre extérieur, alors que c’est le diamètre de découpe qui décide si le spot rentre vraiment. Sur un modèle GU10 courant, on trouve souvent 68 mm de découpe pour 80 mm de diamètre extérieur et 30 mm de profondeur; sur un spot extra-plat IP44, la découpe peut descendre à 62 mm avec 45 mm d’encastrement. À l’extérieur, certains modèles passent à 86 ou 90 mm de perçage, avec une collerette de 100 mm et 75 mm de profondeur.
| Mesure | À quoi elle sert | Repère courant |
|---|---|---|
| Diamètre de découpe | Taille du trou à percer dans le support | 55 mm, 62 mm, 68 mm, 86 mm ou 90 mm selon le modèle |
| Diamètre extérieur | Partie visible qui recouvre le bord du trou | 68 mm, 80 mm ou 100 mm |
| Profondeur d’encastrement | Espace libre derrière le plafond | 30 mm, 45 mm, 75 mm et plus |
| Hauteur totale / boîtier | Encombrement réel une fois le spot installé | À vérifier sur la fiche technique, surtout avec driver ou transformateur |
Ce tableau paraît simple, mais il évite déjà une bonne partie des erreurs de chantier. Une fois ces trois dimensions connues, on peut comparer les modèles de façon sérieuse, et non plus au hasard des photos. La suite logique, c’est de voir quels formats reviennent le plus souvent selon la pièce et l’usage.
Les formats qui reviennent le plus souvent selon la pièce
Le format idéal dépend surtout de l’environnement. Dans une pièce sèche, un spot de 68 mm avec 30 mm de profondeur suffit souvent. Dans une salle de bains hors zones humides critiques, on voit fréquemment des modèles autour de 62 à 68 mm avec 45 mm d’encastrement. Pour un éclairage plus discret, notamment dans un meuble, une niche ou une petite retombée de plafond, les mini spots peuvent descendre vers 55 mm de perçage.
| Usage | Dimensions souvent rencontrées | Ce que cela change |
|---|---|---|
| Salon, couloir, pièce sèche | 68 mm de découpe, 30 mm de profondeur | Pose simple, encombrement réduit, choix très large |
| Cuisine ou salle d’eau hors zones exposées | 62 à 68 mm, 45 mm de profondeur | Meilleure tolérance à l’humidité et aux projections légères |
| Meuble, niche ou petit encastrement décoratif | Environ 55 mm de découpe | Format plus compact, utile quand la place manque vraiment |
| Terrasse, marche, chape ou composite extérieur | 86 ou 90 mm de perçage, 100 mm de collerette, 75 mm de profondeur | Encombrement plus important, mais meilleure tenue mécanique et thermique |
Je trouve utile de raisonner par usage réel plutôt que par type de produit. Un spot qui paraît “petit” en façade peut exiger une découpe plus large qu’un autre plus massif visuellement. Quand la pièce est identifiée, la vraie question devient alors la profondeur disponible derrière le plafond.

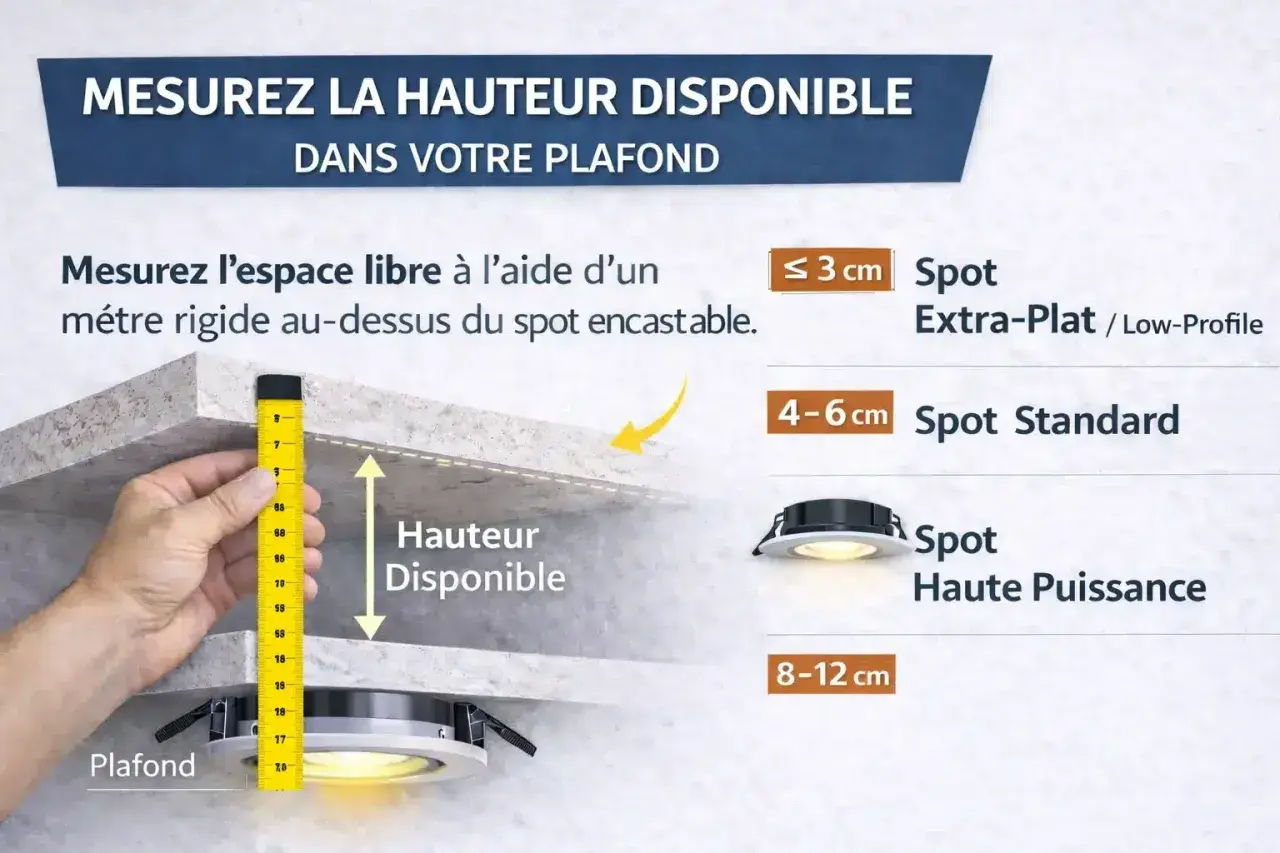

Profondeur, isolation et transformateur ne se jouent pas au millimètre
Une découpe correcte ne suffit pas si le plafond manque de place derrière. C’est la profondeur utile qui fait la différence entre une pose propre et un montage forcé. Dans mes chantiers, je garde toujours une marge, parce que les ressorts de fixation, le connecteur et parfois le driver ou le transformateur prennent plus de place qu’on ne l’imagine sur la fiche produit.
- Mesurez la profondeur réelle entre le parement et l’obstacle le plus proche, pas seulement l’épaisseur du placo.
- Ajoutez une marge de sécurité, souvent 10 à 20 mm quand la configuration le permet.
- Vérifiez le marquage IC si le spot doit être au contact de l’isolant; sinon, je préfère laisser un dégagement et utiliser une protection adaptée.
- Contrôlez l’accès au driver ou au boîtier d’alimentation, surtout si le modèle fonctionne en très basse tension.
- Prévoyez le remplacement futur sans devoir ouvrir tout le plafond pour un simple connecteur défaillant.
Sur un modèle extra-plat, 30 à 45 mm peuvent suffire. Sur des versions plus techniques, l’encombrement grimpe vite, même quand le diamètre de perçage reste raisonnable. C’est précisément pour cela que je recommande de lire la fiche technique avant de sortir la scie-cloche, puis de passer à la question de sécurité, qui devient centrale dès qu’on quitte une pièce sèche.
Salle de bain et extérieur, la sécurité change les dimensions utiles
Dans une salle de bains, je ne raisonne jamais seulement en centimètres. Legrand rappelle que la NF C 15-100 distingue trois volumes, avec des niveaux de protection différents: volume 0, volume 1 et volume 2. En pratique, le volume 2 accepte des équipements IPX4, le volume 1 impose IPX5, et hors volume les contraintes deviennent plus souples. Autrement dit, un spot parfaitement adapté au séjour peut être inadapté près de la douche.
Castorama résume bien la logique du terrain: en pièce sèche, on voit souvent de l’IP20; en zone humide, on bascule vers IP44; pour l’extérieur ou une exposition plus sévère à l’eau, je préfère viser IP65 ou une solution équivalente clairement prévue pour cet usage.
| Situation | Protection à viser | Repère de dimension | Conseil pratique |
|---|---|---|---|
| Pièce sèche | IP20 ou IP23 selon le modèle | 68 mm de découpe, 30 mm de profondeur | Choix simple, mais vérifier la hauteur disponible derrière le plafond |
| Salle de bains hors volumes exposés | IP44 | 62 à 68 mm, souvent 45 mm de profondeur | Bon compromis entre compacité et sécurité |
| Volume 2 | IPX4 | Format compact recommandé | Rester attentif à l’emplacement exact dans la pièce |
| Volume 1 ou zone très exposée | IPX5, souvent avec TBTS 12 V selon le montage | La dimension passe après la conformité | Je place le transformateur hors volume et je ne simplifie jamais cette règle |
| Terrasse, marche ou abri extérieur | IP65 ou équivalent extérieur | 86 ou 90 mm de perçage, 100 mm de collerette, 75 mm de profondeur | Prévoir l’évacuation de l’eau et un matériau résistant, comme l’inox 316 |
Le point important, c’est que la bonne cote n’est pas la même selon le risque. En salle de bains ou dehors, je choisis d’abord la sécurité électrique, puis je vérifie si la dimension suit. Cette hiérarchie évite les montages “presque bons” qui finissent mal. Une fois ces règles posées, il reste les erreurs classiques qui font perdre du temps et de l’argent.
Les erreurs qui forcent à repercer ou à changer tout le lot
Les ratés les plus fréquents sont souvent les plus simples à éviter. Je les vois revenir chantier après chantier, et ils ont presque toujours la même origine: on a regardé la mauvaise cote, ou on a voulu aller trop vite.
- Confondre diamètre visible et diamètre de découpe: la collerette peut cacher le trou, mais elle ne remplace pas la bonne mesure.
- Oublier la profondeur du connecteur: quelques millimètres manquants suffisent à bloquer l’installation.
- Ignorer l’isolation ou une poutre: le spot rentre sur le papier, mais pas dans le plafond réel.
- Commander sans vérifier l’IP: en salle de bains ou à l’extérieur, c’est le meilleur moyen de choisir un modèle inadapté.
- Faire un perçage définitif avant test: sur une série de spots, je préfère toujours valider un premier trou avant de dérouler toute la ligne.
- Négliger l’entretien futur: si le boîtier est inaccessible, le remplacement devient vite pénible.
Le bon réflexe consiste à traiter le premier spot comme un gabarit de contrôle, pas comme une installation “définitive” dès le départ. C’est une petite différence dans la méthode, mais elle change tout sur un plafond fini. Pour finir, je garde une méthode simple qui permet de valider la bonne cote avant d’acheter tout le reste.
La méthode que j’utilise pour valider la bonne cote avant achat
Quand j’ai un doute, je ne cherche pas le modèle le plus séduisant; je cherche celui qui s’insère proprement dans la configuration réelle. Ma vérification tient en quatre gestes simples et elle m’a évité beaucoup de reprises inutiles.
- Je relève la cote fabricant: découpe, profondeur, IP et type d’alimentation.
- Je mesure le plafond réel: épaisseur du support, espace libre, présence d’isolant ou de réseau.
- Je compare avec la pièce: zone sèche, salle de bains, terrasse, marche ou plafond technique.
- Je teste un exemplaire avant de percer toute la série, surtout si le projet compte plusieurs points lumineux alignés.
Avec cette méthode, on choisit presque toujours la bonne dimension du premier coup. Et si deux modèles semblent convenir, je prends celui qui laisse un peu plus de marge derrière le plafond plutôt que celui qui promet un rendu plus “serré” sur le papier. En pratique, c’est souvent cette réserve qui fait la différence entre un chantier propre et un encastrement qu’il faudra reprendre plus tard.
